谷景電子關于鐵硅鋁磁環電感引腳晃動引發電感量變小的案例分享
2023-06-28 14:36:39
admin
329
谷景電子關于鐵硅鋁磁環電感引腳晃動引發電感量變小的案例分享
編輯：谷景電子
一、項目案例背景
鐵硅鋁磁環電感是磁環電感線圈中非常重要的一個類型，鐵硅鋁磁粉芯具有優異的磁性能、功率損耗小、磁通密度高等特點。因此在很多電源類產品中具有非常重要的應用。
前段時間，我們谷景技術部接到一位客戶的技術協助需求，客戶購買使用了其他品牌的一款鐵硅鋁磁環電感，封裝尺寸、電性能都符合要求產品的應用需求，并且在選型時也進行了相關的性能測試。但在將這款鐵硅鋁磁環電感用于產品量產后，發現部分鐵硅鋁電感會出現引腳晃動的情況，并且出現了感量變小的現象。出現引腳晃動的這批產品，都出現了不良的情況。
針對當前引腳晃動電感感量變小的故障，客戶的原供應商未能夠提供有效解決方法。在與谷景技術部溝通后，客戶將不良品寄送到公司。技術部門對不良品進行了相關測試，發現這些引腳出現晃動的鐵硅鋁磁環電感都有一個共同的問題——測試無感值！
二、引腳晃動引發感量變小的解決方案
通過技術部門的測試發現這類不良品的共同特征是無感值，影響電感感值的因素主要是磁導率、線圈匝數、繞線方式等。另外客戶當前遇到的問題是電感安裝后出現引腳晃動的情況。
谷景技術部針對客戶當前遇到的這兩個問題，制定的解決方案主要是從兩個方面入手：
（1）調整當前鐵硅鋁磁環電感的磁芯材料，優化磁芯粉末配方來改善磁導率。
（2）對生產工藝方面的調整：生產工藝的調整包含兩個方面，一方面是對磁環線圈繞制工藝的調整；二是磁環電感引腳加工工藝的調整。
通過對上述兩個方面的調整，我們已經將試產的鐵硅鋁磁環電感交付客戶進行安裝測試，安客戶實測全部符合要求。

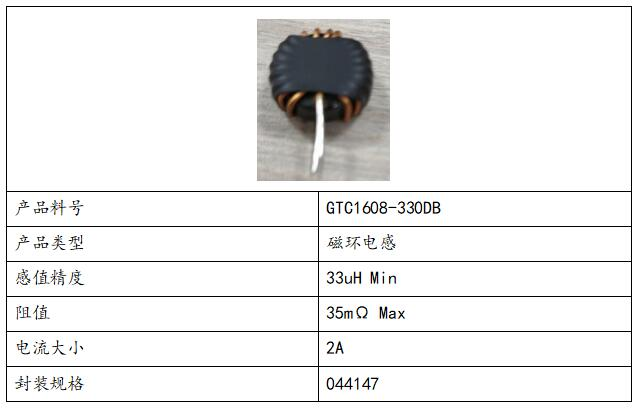

三、谷景量產的鐵硅鋁磁環電感的參數屬性
